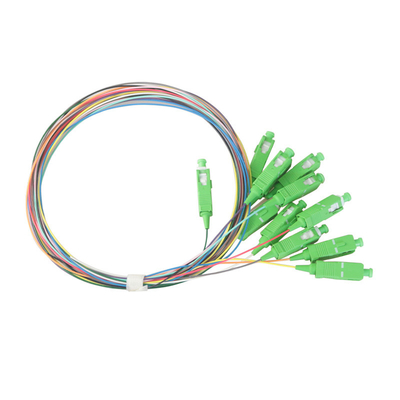

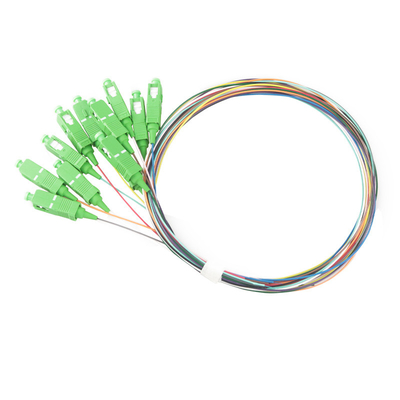

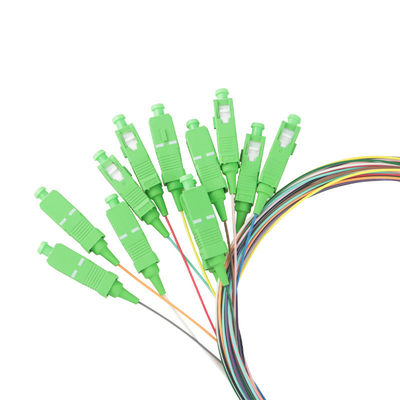

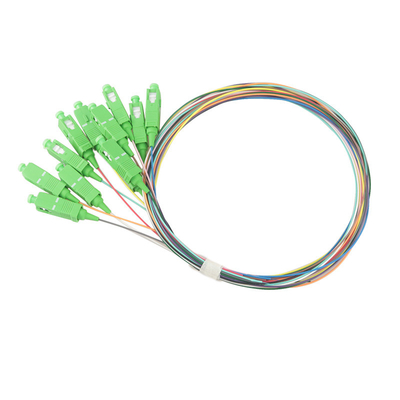

SC/APC-NC, LSZH, 0.9mm, 12 fibre, G.657A2, paquets de code à couleurs de 1 tresse du mètre 900μm
| Lieu d'origine | Changhaï Chine |
|---|---|
| Nom de marque | Yogel or OEM |
| Certification | ISO9000 ,ROHS,CE |
| Numéro de modèle | ASC-NC-LJX-012-DA2-0100 |
| Quantité de commande min | 1 |
| Prix | Negotiate |
| Détails d'emballage | 1 morceau/sac intérieur, 100pcs/pack, carton |
| Délai de livraison | 3-5 jours après despoit |
| Conditions de paiement | Western Union, MoneyGram, T/T, L/C |
| Capacité d'approvisionnement | mois de 300000 PCs |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de produit | Paquets de code à couleurs de tresse de 900μm | type de connecteur | SC/APC |
|---|---|---|---|
| Longueur d'onde d'essai | 1310/1550nm | Perte par insertion | Type. ≤0.15 DB, DB ≤0.30 maximal |
| Perte de retour | DB ≥60 | Répétabilité | DB ≤0.10 |
| Variabilité | DB ≤0.20 | Longévité (1000 joignant) | DB ≤0.20 |
| Extrémité de connecteur | SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC, E2000/UPC, E2000/APC, MU/UPC, MTRJ/Female, M | Veste de câble | PVC, OFNR, LSZH, OFNP |
| Diamètre de câble | 0.9mm | Compte de fibre | Simplex |
| Type de fibre | Mode unitaire : G. 652D, G. 655, G. 657A1, G.657A2, G.657B3 (9/125μm) | Longueur de câble | 0.5m, 1m, 2m, 5m, 10m, 20m, 25m, etc. (adaptés aux besoins du client) |
| La température d'opération | -40 | +80℃ | Température de stockage | -40 | +85℃ |
| Mettre en évidence | tresse de fibre optique de 12 couleurs,LC UPC tresse de fibre optique,tresse de fibre de 0.9mm LC |
||
Description de produit
Câbles équipés de série de Sc
Paquets de code à couleurs de tresse de 900μm
Description de produit
Des paquets de code à couleurs de tresses de 900μm sont conçus pour des applications de épissure de compte élevé de fibre et sont de code à couleurs aux standards de l'industrie de TIA-598-A pour la facilité d'utilisation. Les tresses sont disponibles dans le mode unitaire ou à plusieurs modes de fonctionnement, 2, 4, 6, 8 ou 12 paquets de fibre, et votre choix des connecteurs courants (Sc, LC, St, FC). Tous les tresses comportent la basse perte par insertion, et la réflexion lombo-sacrée et sont faits avec la fibre de marque. Le de longueur standard de 1 mètre (de facultatif).
Le tampon de 2 fibres colore – bleu, orange
Le tampon de 4 fibres colore – bleu, orange, vert, Brown
Le tampon de 6 fibres colore – bleu, orange, vert, Brown, ardoise, blanche
Le tampon de 8 fibres colore – bleu, orange, vert, Brown, ardoise, blanc, rouge, noire
Le tampon de 12 fibres colore – bleu, orange, vert, Brown, ardoise, blanc, rouge, noir, jaune, violette, Rose, Aqua
*Note : La combinaison de code à couleurs adaptée aux besoins du client est disponible.
Caractéristiques
* basse perte par insertion et perte de rendement élevé
* tresses serrés du tampon 900um, 1 mètre de longueur standard (facultatif)
* de code à couleurs aux standards de l'industrie
* fibre 2, 4, 6, 8, ou 12
* connecteurs disponibles : SC, LC, ST, FC
* fibre disponible : SM et millimètre OM2, OM3, OM4
Applications
* extrémité de connecteur dans des boîtes de distribution optiques et des boîtes d'arrêt
* distribution se relier dans le central téléphonique ODF/forces de défense principale
* tableaux de connexion des fibres dans des cabinets de communications
Caractéristiques
| Article | Paramètre | |||
| Mode unitaire | À plusieurs modes de fonctionnement | |||
| PC | UPC | RPA | PC | |
| Longueur d'onde d'essai | 1310/1550nm | 850/1300nm | ||
| Perte par insertion | Type. ≤0.15 DB, DB du maximum ≤0.30 | |||
| Perte de retour | DB ≥45 | DB ≥50 | DB ≥60 | ≥35dB |
| Répétabilité | DB ≤0.10 | |||
| Variabilité | DB ≤0.20 | |||
| Longévité (1000 joignant) | DB ≤0.20 | |||
| La température d'opération | -40 | +80℃ | |||
| Température de stockage | -40 | +85℃ | |||
| Extrémité de connecteur | SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC, E2000/UPC, E2000/APC, MU/UPC, MTRJ/Female, MTRJ/Male, MPO/MTP, DIN/UPC, SMA/PC, D4/UPC | |||
| Veste de câble | PVC, OFNR, LSZH, OFNP | |||
| Diamètre de câble | 0.9mm | |||
| Compte de fibre | Simplex | |||
| Type de fibre | Mode unitaire : G. 652D, G. 655, G. 657A1, G.657A2, G.657B3 (9/125μm) | |||
| À plusieurs modes de fonctionnement : OM1 (62.5/125), OM2, OM3, OM4, OM5, etc. (50/125) | ||||
| Longueur de câble | 0.5m, 1m, 2m, 5m, 10m, 20m, 25m, etc. (adaptés aux besoins du client) | |||
| Marque de fibre | Corning, Sumitomo, Fujikura, YOFC, TFO | |||
| Résistant au feu | Le CEI 60794-2-30 | |||
| Normes conformes | ROHS, LE CEI, GR-326 | |||
Types d'extrémité de connecteur - (séries de Sc)
| Type | Référence | Article | Descriptions (transférez, les options est disponible) |
| Sc | Le CEI 61754-4 | Simplex de mode unitaire | RPA : Connecteurs verts, bottes vertes |
| UPC : Connecteurs bleus, bottes bleues | |||
| Duplex de mode unitaire | RPA : Connecteurs verts, bottes vertes | ||
| UPC : Connecteurs bleus, bottes bleues | |||
| Simplex à plusieurs modes de fonctionnement | UPC : Grey Connectors, bottes grises | ||
| Duplex à plusieurs modes de fonctionnement | UPC : Grey Connectors, bottes grises |
Diagrammes dimensionnels - (séries de Sc)
Tresse recto de Sc 900μm
Constituants
Longueur de câble de tolérance
| Longueur de câble de condition de tolérance de pullover | |
| Longueur totale (l) (m) | longueur de la tolérance (cm) |
| 0<L≤20 | +10/-0 |
| 20<L≤40 | +15/-0 |
| L>40 | +0.5%xL/-0 |
La géométrie de Fin-visage (interféromètre 3D)
| Article | UPC (référence : Le CEI 61755-3-1) | RPA (référence : Le CEI 61755-3-2) |
| Rayon de courbure (millimètres) | 10 à 25 | 5 à 12 |
| Taille de fibre (nanomètre) | -100 à 100 | -100 à 100 |
| Compensation d'apex (μm) | 0 à 50 | 0 à 50 |
| Angle de RPA (°) | / | 8° ±0.2° |
| Erreur principale (°) | / | Maximum 0.2°. |
Qualité de Fin-visage
| Zone | Gamme (μm) | Éraflures | Défauts | Référence |
| : Noyau | 0 à 25 (SM) | Aucun | Aucun | 61300-3-35:2015 du CEI |
| 0 à 65 (millimètres) | Aucun | Aucun | ||
| B : Revêtement | 25 à 115 (SM) | Aucun | Aucun | |
| 65 à 115 (millimètres) | Aucun | Aucun | ||
| C : Adhésif | 115 à 135 | Aucun | Aucun | |
| D : Contact | 135 à 250 | Aucun | Aucun | |
| E : Reste d'olive | Aucun | Aucun | ||
Caractéristiques mécaniques
| Essai | Conditions | Référence |
| Résistance | 500 joignant | Le CEI 61300-2-2 |
| Vibration | Fréquence : 10 à 55Hz, amplitude : 0.75mm | Le CEI 61300-2-1 |
| Conservation de câble | 100N (câble de correction) ; 5N (tresse) | Le CEI 61300-2-4 |
| Force de mécanisme de accouplement | 80N pour le câble de 2 à de 3mm | Le CEI 61300-2-6 |
| Torsion de câble | 15N pour le câble de 2 à de 3mm | Le CEI 61300-2-5 |
| Chute | 10 gouttes, taille de goutte de 1m | Le CEI 61300-2-12 |
| Charge latérale statique | 1N pour 1h (câble de correction) ; 0.2N pour 5min (tresse) | Le CEI 61300-2-42 |
| Froid | -25°C, durée 96h | Le CEI 61300-2-17 |
| La chaleur sèche | +70°C, durée 96h | Le CEI 61300-2-18 |
| Variation température | -25°C à +70°C, 12 cycles | Le CEI 61300-2-22 |
| Humidité | +40°C à 93%, durée 96h | Le CEI 61300-2-19 |
L'information d'ordre
Extrémité A – OR (Non-connecteur) de connecteur,
Veste de câble, diamètre de câble, compte de fibre, type de fibre, longueur de câble
Exemple :
SC/APC-NC,
LSZH, 0.9mm, 12 fibre, G.657A2, 1 mètre
Paquets de code à couleurs de tresse de 900μm
Échantillons :
| Modèle non. | Description | Remarques |
| ASC-NC-LJX-012-DA2-0100 |
SC/APC-NC, LSZH, 0.9mm, 12 fibre, G.657A2, 1 mètre Paquets de code à couleurs de tresse de 900μm |
|
| USC-NC-LJX-012-DA2-0100 |
SC/UPC-NC, LSZH, 0.9mm, 12 fibre, G.657A2, 1 mètre Paquets de code à couleurs de tresse de 900μm |
