Connecteurs de tuyauterie micro de bloc de gaz avec des agrafes de verrouillage

Connecteurs et cachetage de Microduct

Direct installez – le Poussée-ajustement enflé de fibre

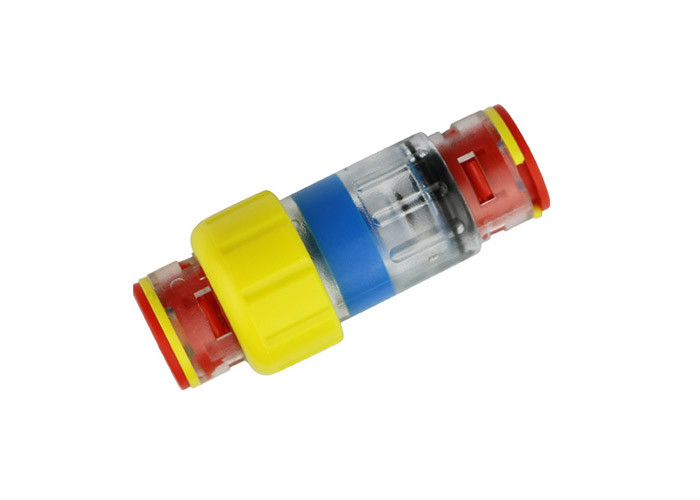

Connecteurs de bloc de gaz avec des agrafes de verrouillage

Description

Le connecteur de bloc de gaz est utilisé pour bloquer l'humidité, permettant au gaz de passer librement dans différentes sections de microduct.

La conception du bloc de gaz est d'empêcher le gaz coulant au point où la connexion entre un conduit et un câble optique de fibre à l'intérieur.

Le bloc de gaz de Microduct est normalement employé entre les environnements d'intérieur et extérieurs. Il peut être installé à la maison, bureau, à l'intérieur de la construction pour ne pas permettre l'apport des matériaux qui a le gaz, l'eau et la poussière néfastes.

Travaillant d'une manière semblable comme connecteur droit en joignant des microducts, le connecteur de bloc de gaz a un joint en caoutchouc compressible qui est scellé après que le câble ait été installé.

Caractéristiques

• Connexion à haute résistance et pression-serrée jusqu'à 0,5 barres entre le câble à fibres optiques et microduct.
• Connecteur avec fixer l'agrafe.
• Pression de soufflage : Entre les températures de -10°C et +60°C, toute la taille de connecteurs peut être employée pour souffler des opérations aux pressions jusqu'à 16bar.
• Pression éclatée : >26bar
• Étanchéité de gaz :
  • Fuite à la pression de gaz de 16 barres : 1ml/min
  • Fuite à la pression de gaz 0.7bar : 0.1ml/min
• Entrée de l'eau : Les connecteurs scelleront contre une tête de 6m de l'eau
• Force d'insertion : 50N maximum (5kg)
• Force de conservation :
  • minute de -55N (5mm m/d)
  • minute de -135N (12mm m/d)
  • minute de -155N (14mm m/d)
  • (rassemblez non tenu dedans)

Structure et matériel

Notes :

1. Veuillez confirmer le diamètre extérieur de microduct si a endommagé ou des éraflures, visage de connexion doit être propre.
2. Veuillez confirmer le diamètre extérieur de microduct les tolérances que nominales rencontre le 土 0.1mm.
3. Assurez-vous svp que le visage d'extrémité de microduct de connexion est coupé en avion rectangulaire.
4. Veuillez confirmer le microduct devrait être par la bague d'étoupage, ont été poussés à l'extrémité du joint, jusqu'à ce qu'il ne pourrait pas aller loin encore.
5. Après avoir relié les microducts, doit vérifier si le conduit peut tirer, puis met dans l'utilisation.
6. Quand démontez les microducts, assurez-vous svp que la pression est 0.

Caractéristiques

L'information d'ordre
