Optimiser l'alignement des fibres PM pour différentes applications avec des testeurs PER

Lieu d'origine Chine
Nom de marque YOGEL
Certification ISO9000
Quantité de commande min 1
Prix negotiate
Détails d'emballage Boîte de carton
Conditions de paiement L/C, D/A, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 100 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Plage de mesure 0 à 100% Réduire au minimum les pertes d'insertion Le niveau d'humidité est supérieur à:
Longueur d'onde calibrée 1310/1490/1550/1625 nm Source d'alimentation Batterie
Température de stockage -10-50°C Modèle de fibre 9/125um SM
Matériel en plastique Poids 50 g
Température de fonctionnement 0 à 40 °C longueur d'onde 1260 à 1650 nm
Type d'écran Disque LCD connecteur optique FC/PC
Laisser un message
Description de produit

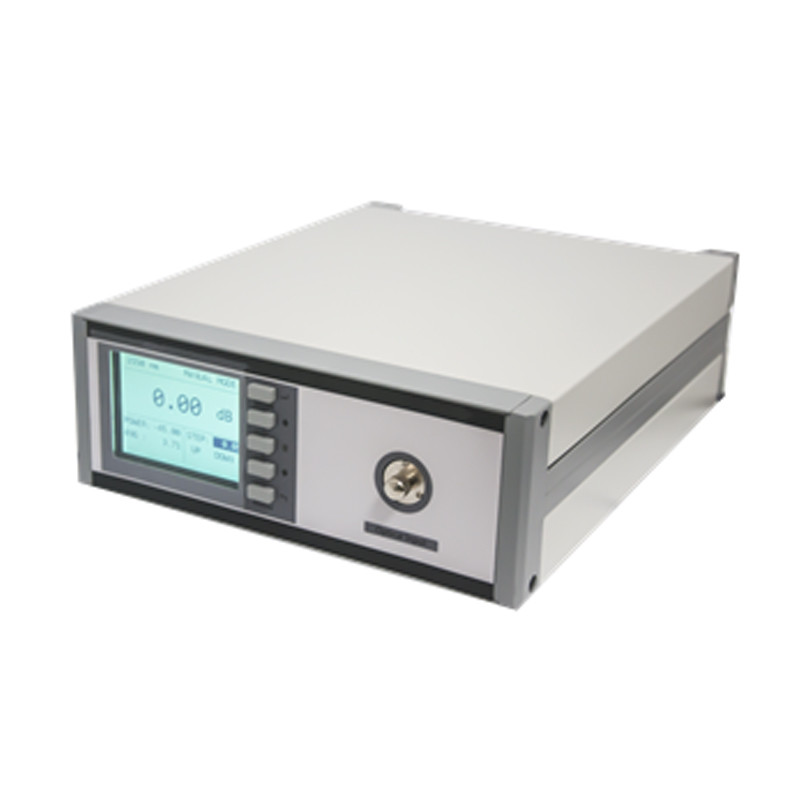

Testeur de taux d'extinction

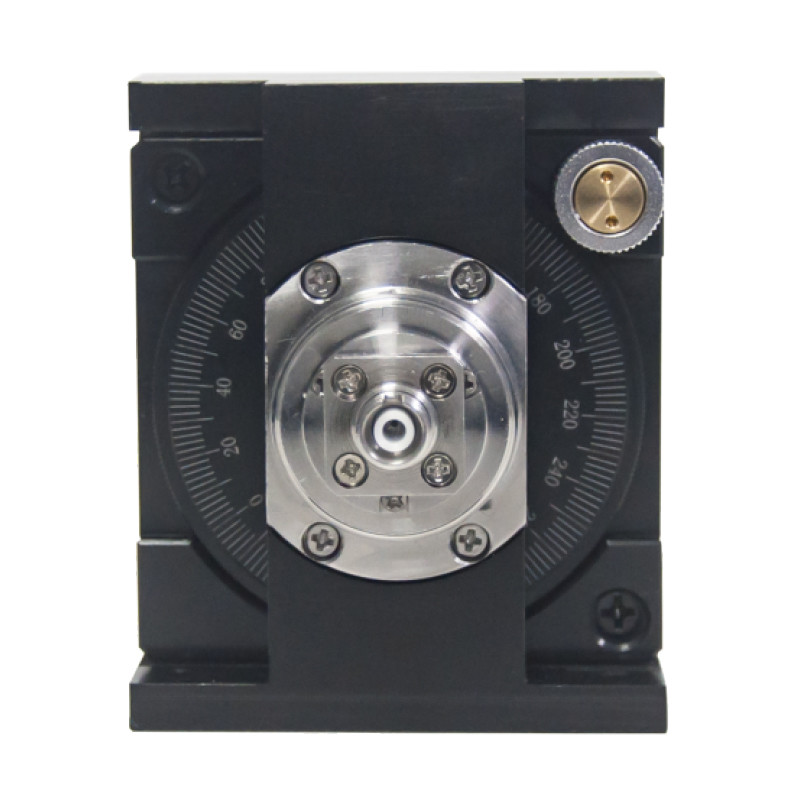

L'unité de banc utilise la méthode du polariseur rotatif pour mesurer rapidement et avec précision le rapport d'extinction de polarisation (PER) des fibres qui maintiennent la polarisation (PM),ce qui facilite l'optimisation de l'alignement des fibres PM pour différentes applications, tels que la fabrication de pigtails de particules particules pour les diodes laser, l'amélioration de l'efficacité de couplage de la lumière polarisée linéairement aux fibres de particules particules, la fabrication d'épissures pour les fibres de particules particules et l'épissage par fusion des fibres de particules particules.

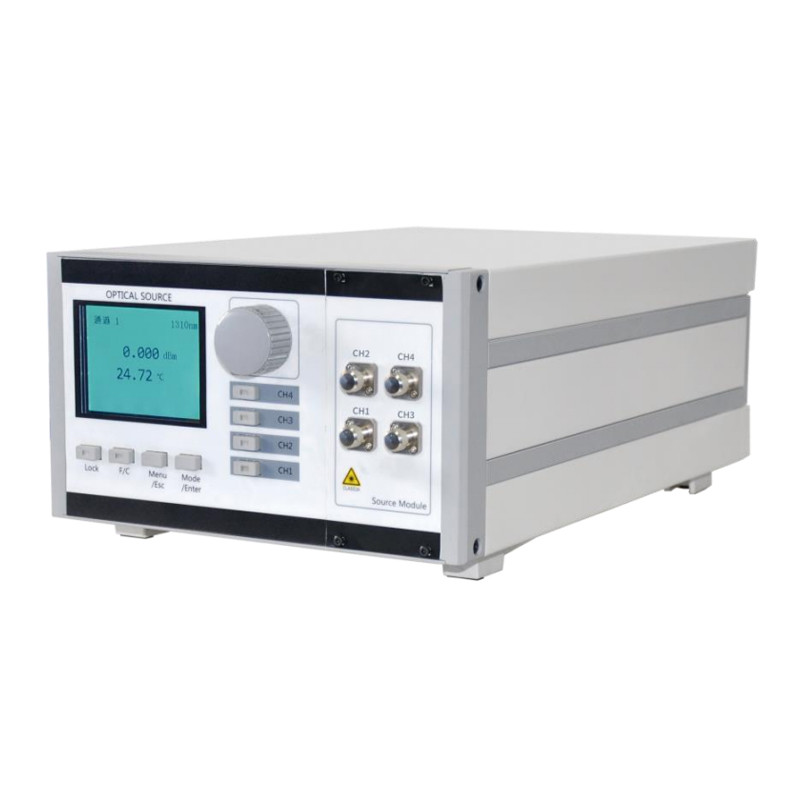

Les sources lumineuses à large bande SLD et ASE sont plus adaptées à l'utilisation comme sources lumineuses pour l'alignement des fibres PM.donc un polariseur est ajouté devant l'entrée de fibre pour générer la lumière polarisée en ligne; il est recommandé que l'axe de transmission du polariseur soit perpendiculaire à la plaque de base.Si la touche d'épissage est alignée sur l'axe lent de la fibre PM et la touche d'épissage est dans la direction verticale, alors la lumière est couplée dans l'axe lent de la fibre PM.

Caractéristique:
Taux élevé d'extinction
Faible perte d'insertion
Haute stabilité et fiabilité

Applications:
Laser à fibres
Amplificateur à fibres
Détection par fibre optique
Communication par fibre optique
Instruments de mesure

Application 1: Fabrication de pigtails de particules pour diodes laser Il convient ici de prendre en compte la cohérence de la lumière laser, car elle peut entraîner des éléments erronés dans les résultats PER.C'est pourquoi, en plus d'optimiser le taux d'extinction actuel,l'effet de la lumière pseudo-polarisée doit être réduit en appliquant des contraintes comme moyen de déterminer une valeur conservatrice de l'ERmin ainsi que la direction optimale de rotation de la fibre de particules.

Optimiser l'alignement des fibres PM pour différentes applications avec des testeurs PER 0

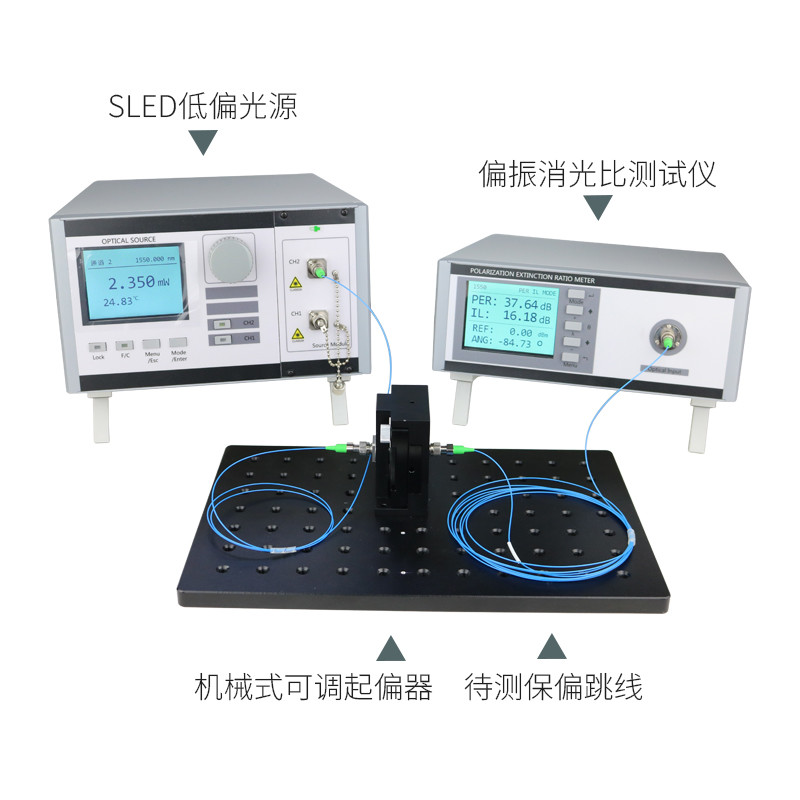

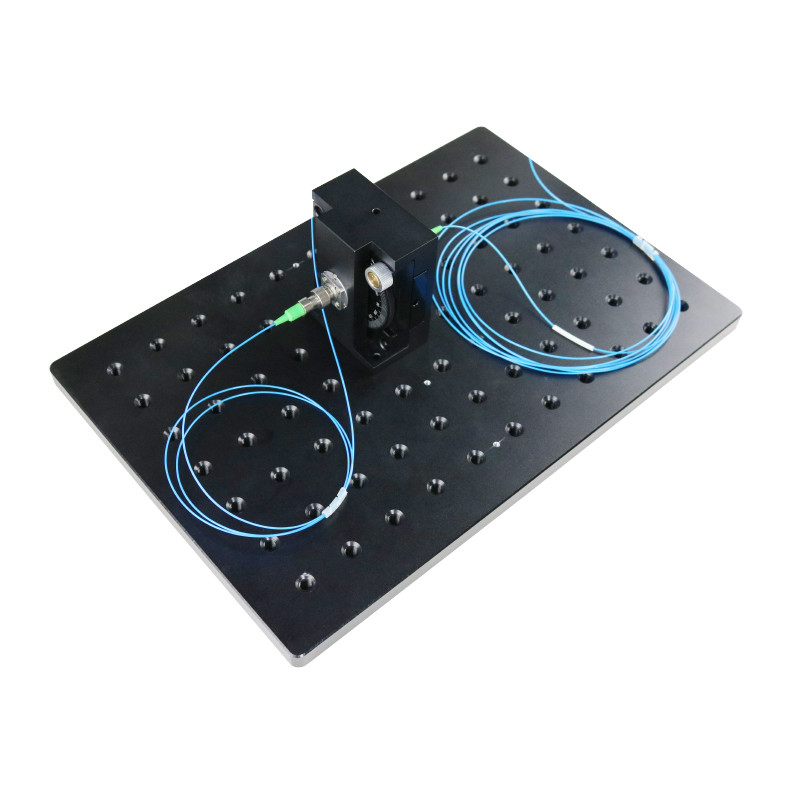

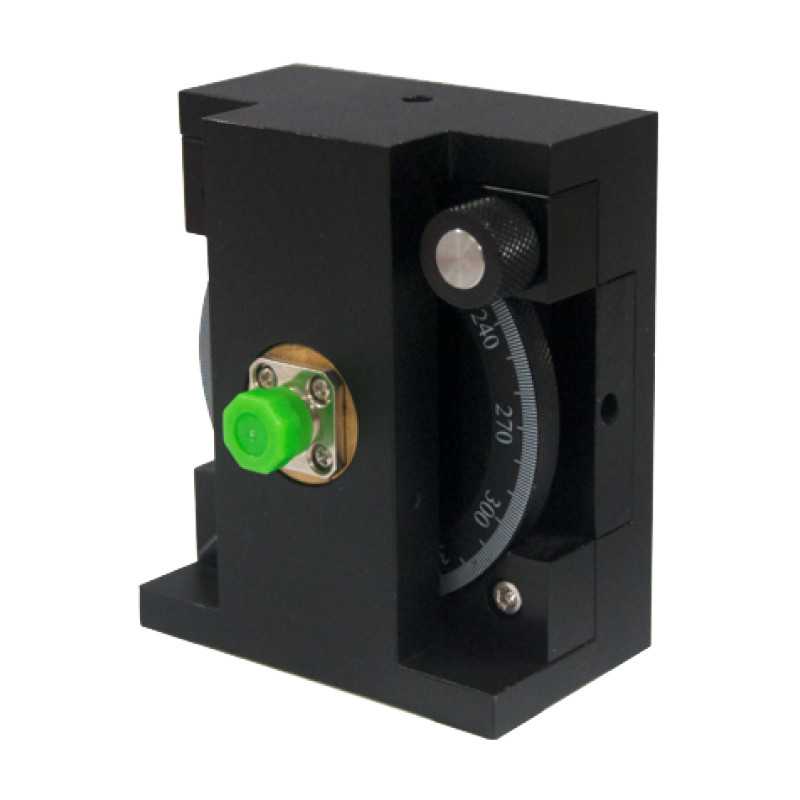

Application 2: alignement des câbles de patch de lumière polarisée par ligne et de fibres PM L'utilisation d'une source lumineuse SLD ou ASE est recommandée ici, et la procédure d'alignement est la suivante: 1.Insérer le connecteur de sortie de la fibre PM dans l'adaptateur de fibre du testeur de taux d'extinctionConnectez l'entrée du FiberBench à une source lumineuse SLD et le connecteur d'entrée de la fibre PM à la sortie du FiberBench.Le FiberBench est équipé d'un polariseur, mais les optiques d'accouplement dépendent de la source lumineuse, elles ne sont donc pas énumérées ici.3Afficher la valeur réelle des urgences en mode urgences.4. Faites pivoter la fibre jusqu'à ce que la valeur maximale ER soit affichée.L'alignement des lignes de lumière polarisée et des câbles de patch en fibres PM Il est recommandé d'utiliser une source lumineuse SLD ou ASE pour cette application. La procédure d'alignement est la suivante: 1. Insérer le connecteur de sortie de la fibre PM dans l'adaptateur de fibre du testeur de ratio d'extinction et allumer l'appareil.Connectez l'entrée du FiberBench à la source lumineuse SLD, et connectez le connecteur d'entrée de la fibre PM à la sortie du FiberBench.Donc ils ne sont pas listés ici..3Afficher la valeur réelle des urgences en mode urgences.4- Faites pivoter la fibre jusqu'à ce que la valeur maximale d'urgence soit affichée.


Optimiser l'alignement des fibres PM pour différentes applications avec des testeurs PER 1
