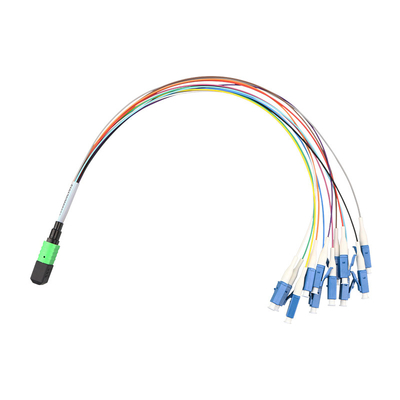

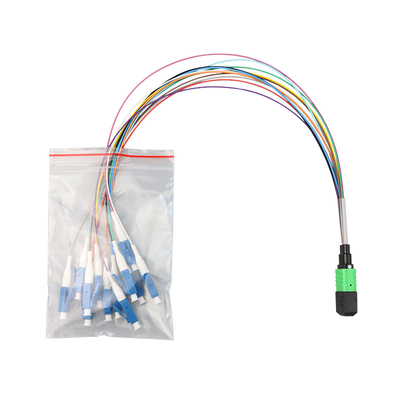

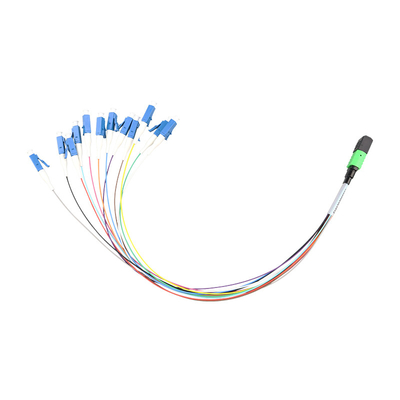

4 cœurs 8 cœurs câble de patch Fanout avec connecteur mtp/mpo

Place of Origin CHINA
Nom de marque YOGEL
Certification ISO9000
Minimum Order Quantity 1
Prix negotiate

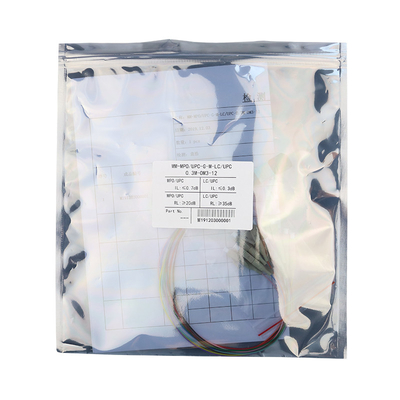

Packaging Details Carton box
Payment Terms L/C, D/A, T/T, Western Union, MoneyGram
Supply Ability 100 pieces per month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Fiber Mode Single Mode and Multimode Insertion Loss (dB) ≤0.70 (Standard) ≤0.35 (Elite)
Return Loss (dB) ≥60 Single Mode Durability (dB) ≤0.2 (500 times mating)
Tensile Strength (kgf) 10 Working Temperature (℃) -20 ~ +70
Laisser un message
Description de produit

Les câbles/câbles à patch pré-terminés MPO/MTP





Le câble de patch en fibre optique MTP/MPO se compose d'un câble à fibre optique multi-noyau et d'un connecteur MPO/MTP à haute densité de 4/8/12/24 correspondant.La fibre supporte le mode unique et le multimode, la fibre monomode comprenant G.652D / G.657A1 / G.657A2, la fibre multimode comprenant OM1 / OM2 / OM3 / OM4 / OM5, ou le câble multimode insensible à la flexion.

Grâce à notre forte capacité de conception et de fabrication de produits MPO/MTP, nous pouvions fournir des produits adaptés aux exigences du client.


Caractéristique:

• personnalisé, hautement adaptable

•Cœur de fibre et structure de câble différents en option pour différentes exigences d'installation

•PVC, LSZH, OFNR, OFNP couverture de câble disponible

•Amélioration et simplification du câblage, réduction de l'espacement entre les câbles

•Tous les câbles sont testés à 100%, le rapport d'essai est fourni avec chaque ensemble de câbles

•Interféromètre, perte d'insertion, perte de retour et inspection finale visuelle, toutes les valeurs mesurées sont archivées électroniquement


Applications:

•Centre de données

•Fibres électroniques à la maison

•Gestion des câbles à haute densité en fibre optique

•Applications de 40Gb/s ou 100Gb/s



Les spécifications:

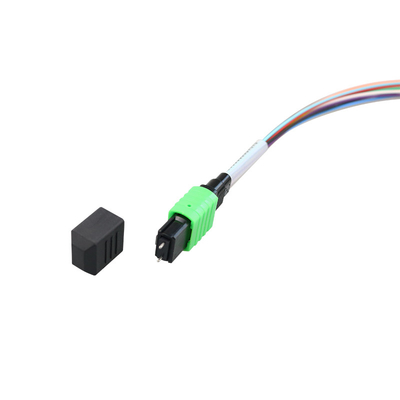

Connecteur MTP/MPO
Mode fibre Mode unique Multimode
Perte d'insertion (dB)

≤ 0,70 (norme)

≤ 0,35 (élite)

≤ 0,70 (norme)

≤ 0,35 (élite)

Perte de retour (dB) ≥ 60 ≥ 20
Durée de vie (dB) ≤ 0,2 (500 fois l'accouplement)
Résistance à la traction (kgf) 10
Température de fonctionnement (°C) -20 à +70



Paramètres géométriques du connecteur MTP/MPO:



Nom de l'article Axe X Axe Y
- Je vous en prie. Je suis désolé. - Je vous en prie. Je suis désolé.
Radius de courbure (mm) 500 - 50 -
Angle de polissage Je suis à 0-0.2 0 et 0.2 8 à 0.2 8 et 0.2
Hauteur de la fibre (nm) 1000 ~ 3000
Erreur maximale de hauteur de la fibre (nm) 600
Erreur de hauteur de fibre adjacente (nm) -300 ~ +300
Erreur moyenne de hauteur de la fibre (nm) -300 ~ +300
Concave centrale (nm) 300



Spécification de la fibre:

Type de fibre Multimode Mode unique
Le groupe OM1 OM2 OM3 OM4 Je suis G.652 Je suis G.657
Diamètre du noyau (mm) 62.5/125 50/125 50/125 50/125 9/125 9/125
Longueur d'onde (nm) Pour les produits de la sous-traitance Pour les produits de la sous-traitance Pour les produits de la sous-traitance Pour les produits de la sous-traitance 1310 à 1550 1310 à 1550
Attenuation maximale (dB/km) 3.5/1. Je vous en prie.5 3.5/1. Je vous en prie.5 3.5/1. Je vous en prie.5 3.5/1. Je vous en prie.5 0.36 ou 0.25 0.36 ou 0.25
Min. Largeur de bande OFL (MHz·km) 200/500 500/500 1500/500 3500/500 - -
Min. Largeur de bande modale effective (MHz·km) - 500 2000 4700 - -



Structure du câble de patch



4 cœurs 8 cœurs câble de patch Fanout avec connecteur mtp/mpo 0 4 cœurs 8 cœurs câble de patch Fanout avec connecteur mtp/mpo 1

Nom de l'entreprise:

Le noyau de fibre:2, 4, 8, 12, 24

Couleur de la gaine du câble:

Le câble à fibre SM (OS1OS2)

Pour les câbles à fibre optique, le câble à fibre optique 62.5/125 (0M1), 50/125 (OM2)

Le câble à fibre Aqua ¥MM 50/125 (OM3)

Les câbles à fibres violette 50/125 (OM4)

Membre de la force:Fils de fibres textiles ou textiles

Cou fibre de revêtement:(2 à 24) xφ250μm fibre colorée, code de couleur standard international (YD/T 901-2001) et 12 chromatographie circulaire
