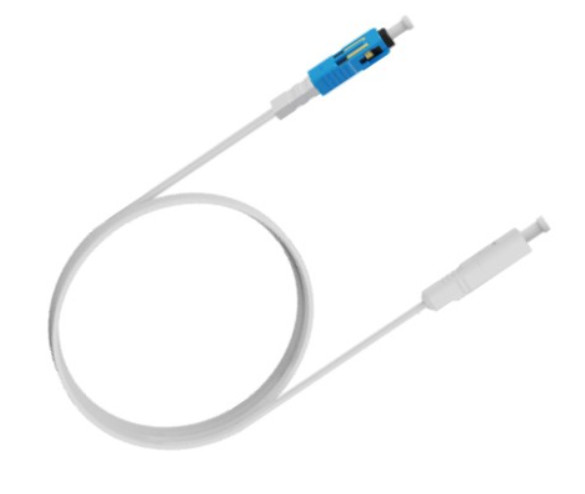

fibre de base de câble hybride optique de champ intérieur (XC/UPC)
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Connector Type | Indoor Field Optical Hybrid Cable (XC/UPC) | Fiber | G.657A2 ,1core |
|---|---|---|---|
| Insertion Loss | ≤ 0.50 dB | Return Loss | ≥ 45 dB |
| Contact protection filler | Optical Silicone Grease | Assembly time | ≤1 min |
| Material | woven copper,7X0.16 mm/26 AWGX2 | Lead spacing | 1.50±0.03 mm (Key size) |
Description de produit
Résumé
Le câble hybride optique à l'intérieur d'un bâtiment est un câble hybride avec des fils de cuivre intégrés à la fibre optique et à la transmission d'énergie, qui convient au câblage de conduits intérieurs,les scénarios de connexion en fibre optique sur site et d'alimentation électrique pour les équipements terminaux;.
Il convient pour le câblage de conduits intérieurs, les équipements terminaux sur site, la connexion par fibre optique et les scénarios d'alimentation, fournissant des fonctions de transmission de données et d'alimentation à distance des équipements.
Caractéristiques et avantages
●Integration optique et électrique, permettant en même temps la transmission de données et la fonction d'alimentation à distance de l'équipement
● Des fils similaires peuvent être câblés, épissés et terminés sur place
● Connecteur optoélectronique XC/UPC préfabriqué en usine ou terminé sur le terrain
●Des performances de pliage supérieures et une bonne souplesse, faciles à construire.
La structure
Applications
Coupe transversale du câble hybride optique: taille clé, espacement entre câbles de 1,50 ± 0,03 mm
Les spécifications
| Environnement d'installation | À l'intérieur |
| Port | connecteurs optoélectroniques XC/UPC à double extrémité préassemblés |
| Température de fonctionnement | -10 °C à +60 °C |
| Humidité de fonctionnement | 0% à 95% ((+40 °C) |
| Température de stockage | -15 °C à +60 °C |
| Voltage de fonctionnement nominal (DC) | 48 à 56 V |
| Courant de fonctionnement nominal (CC) | 0.25 A |
| Distance maximale de charge | Lorsque la longueur du câble hybride en fibre optique de base est de 20 m, le câble hybride en fibre optique branché supporte un maximum de 80 m. Lorsque la longueur du câble hybride en fibre optique de base est de 2 m, le câble hybride en fibre optique de branche supporte jusqu'à 150 m. |
| Grade de résistance à la flamme | Le produit doit être présenté dans la boîte de conserve. |
Description dimensionnelle du câble hybride optique à champ intérieur
| Les fibres | Les fibres | G.657A2, 1 noyau |
| optoélectronique | le matériel | en cuivre tissé, 7X0,16 mm/26 AWGX2 |
| Distance entre le plomb | 10,50 ± 0,03 mm (taille clé) | |
| Vêtement extérieur de câble hybride à fibre optique | le matériel | Blanc: faible teneur en fumée sans halogène / invisible: PVC |
| le contour | 1.5 mm × 3,0 mm | |
| Longueur du connecteur du câble hybride optique | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Soutien à la personnalisation | |
Propriétés optiques et mécaniques du connecteur
| Type de connecteur | Connecteurs de câbles hybrides optiques XC/UPC à double extrémité |
| Taille ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| perte d'insertion | ≤ 0,50 dB |
| perte de rendement | ≥ 50 dB |
| résistant à la traction | 50 N |
| Nombre d'insertions et de retrait | 50 fois |
Applications:
