Commutateurs optiques 1*128 Dispositif de commutation 850&1310nm
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Longueur d'onde (nanomètre) | 850&1310 ou 1260-1650 | Largeur de bande d'exploitation (nm) | ± 15 |
|---|---|---|---|
| Perte par insertion (DB) | ≤ 0,5 (type 0,4) | PDL (DB) | ≤ 005 |
| Puissance de traitement (mW) | ≤300 | Répétabilité (dB) | ≤ ± 0.05 |
| Méthode de contrôle | TTL+RS232 ou TTL+RS485 | La vie | 3 × 107 |
Description de produit
Commutateur optique Commutateurs optiques 1*128 Appareil de commutation 850&1310nm

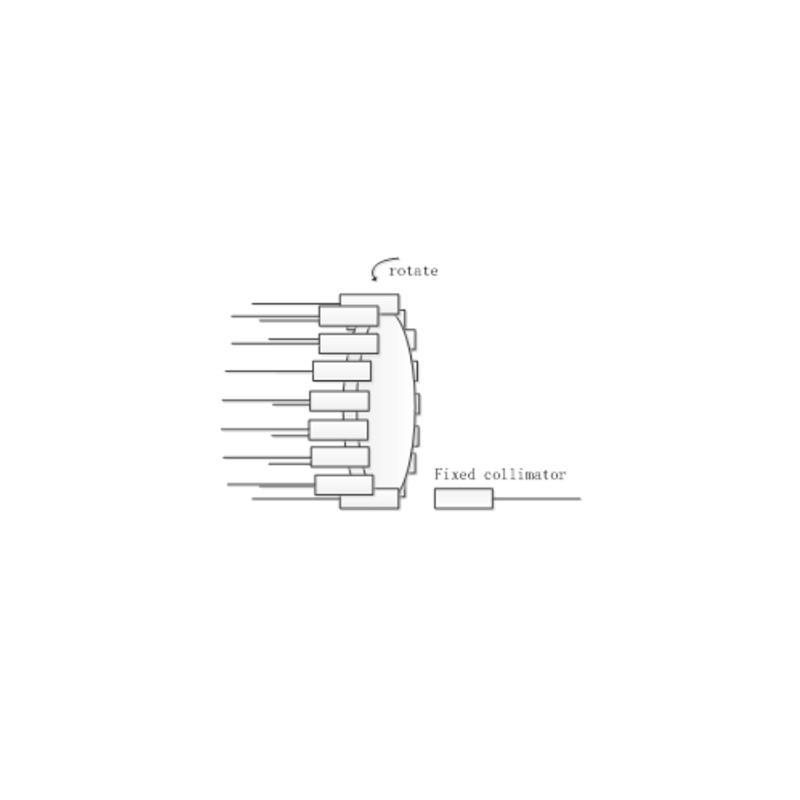

Le commutateur optique 1×128 est un dispositif de commutation de chemin optique haute performance qui prend en charge l'affectation dynamique de chemin optique entre un seul port d'entrée et 128 ports de sortie. Il adopte la technologie MEMS (Micro-Electro-Mechanical Systems), thermoélectrique ou mécanique pour réaliser une commutation de signal optique à faible perte et à haute fiabilité, et convient aux réseaux de fibres optiques à grande échelle, aux systèmes de test et aux centres de données
Caractéristique :
Très petite taille
Moteur importé d'origine personnalisé
Combinaisons de modes de contrôle multiples (TTL+RS232, TTL+RS485, USB)
Faible perte d'insertion, perte de retour élevée, haute fiabilité
Application :
Système de surveillance dynamique multipoint de détection de la lumière
Système de test optique
Commutation automatique multi-sources/détecteurs de lumière LAN
Dimension du boîtier :
Informations de commande :
1. Port : 1～32
2. Longueur d'onde de fonctionnement : 850 nm ; 1310 nm ; 1550 nm ; 1310/1550 nm
3. Type de fibre : SM9/125 ; MM50/125 ; MM62.5/125
4. Longueur de la tresse : 50 cm ; 100 cm ; 150 cm
5. Type de tresse : fibre nue de 0,25 mm ; manchon de 0,9 mm ; 2 mm ; réseau de fibres
6. Type de connecteur : FC/PC ; FC/APC ; SC/PC ; SC/APC ; LC/PC ; LC/APC ; ST/PC
7. Mode de contrôle : TTL+RS232 ; TTL+RS485 ; USB
8. Forme du boîtier : 135×80×32 mm ; 135×64×32 mm
Spécification :
| Longueur d'onde (nm) 1310 ou 1550 | 1064 | |||||
| Bande passante de fonctionnement (nm) ±15 | ||||||
| Perte d'insertion (dB) ≤0,5 (Typ 0,4) | ≤0,7 (Typ 0,5) | |||||
| PDL (dB) ≤0,05 | ||||||
| Diaphonie (dB) ≥55 | ≥50 |
|||||
| Perte de retour (dB) ≥55 | ≥50 |
|||||
| Gestion de l'alimentation (mW) ≤300 | ||||||
| Répétabilité (dB)<±0,05 | ||||||
| Temps de commutation (ms) 10 Durée de vie (cycle) >1 000 000 |
||||||
| Mode de commutation Verrouillage ou Non-verrouillage | ||||||
| Température de fonctionnement (C) -5～+70 | ||||||
| Température de stockage (℃) -40～+85 | ||||||
| Tension d'attaque (V) 5±0,5 DC ou impulsion de 5 V | ||||||
| Courant de fonctionnement (mA)<50 | ||||||
| Type de fibre SMF-28e | HI1060 | |||||
| Longueur de fibre (m) Lire les informations de commande | ||||||
| Dimension (LxlxH) (mm) (L)26,5×(L)13,4×(H)11 | ||||||
| *Les spécifications ci-dessus concernent les appareils sans les connecteurs. | ||||||
|
*Pour les appareils avec connecteurs, IL sera supérieur de 0,3 dB, RL sera inférieur de 5 dB Commande électrique : |
||||||
| Chemin optique | Commande électrique | Capteur d'état | ||||
| Pin1 | Pin5 | Pin6 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | +V Impulsion | N/A | N/A | fermer | fermer | ouvrir |
| 1-3 | GND | N/A | N/A | ouvrir | ouvrir | fermer |
