Connecteur PC à fibre optique multimode
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 1 an | Durabilité | Haut |
|---|---|---|---|
| Type de fibre | φ200 ± 5 | Polissage des connecteurs en fibre | UPC/UPC |
| Type de connecteur de fibre | FC, SMA | Type de tube | 3.0 mm (0,9 mm, 6,0 mm en option) |
| Perte | ≤0,3 dB | Pertes de rendement | ≥35 dB |
| ouverture numérique na | 0,39 | Couverture de longueur d'onde （nm） | 400 ～ 2200 |
Description de produit
Spécifications

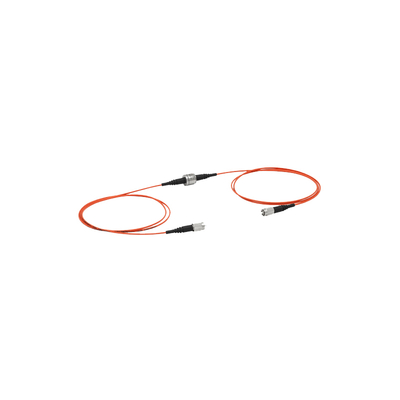

Le cavalier à joint rotatif à fibre MM est une solution complète pour les expériences nécessitant des connecteurs optiques rotatifs. Le joint rotatif intégré permet aux câbles optiques connectés à la section rotative de tourner librement tout en maintenant les autres câbles fixes, réduisant considérablement le risque de dommages pendant les expériences. Comparé aux solutions avec des joints rotatifs et des cavaliers séparés, la conception sans lentille permet d'obtenir une perte d'insertion plus faible et de minimiser les variations de transmission rotationnelle. Ces joints rotatifs de précision sont dotés de roulements scellés pour une rotation en douceur, assurant une longue durée de vie et de faibles vibrations de l'intensité du signal pendant le fonctionnement. Les cavaliers utilisent des fibres de cœur de φ200µm ou φ400µm avec une ouverture numérique (NA) de 0,39. Chaque unité comprend deux capuchons de protection pour empêcher la poussière et les contaminants de pénétrer dans l'extrémité de la ferrule.
Caractéristiques

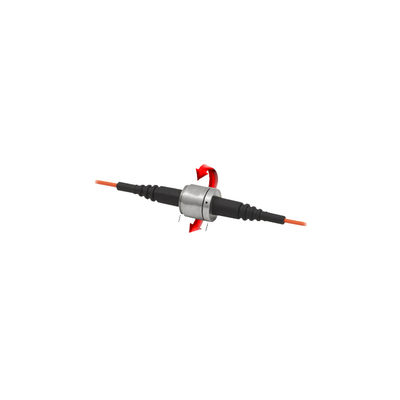

Le joint rotatif articulé empêche d'endommager la fibre optique lors de la torsion
La rotation est extrêmement fluide
Paramètre
| projet | métrique | ||
| modèle | RJPF2 | RJPF4 | RJPS4 |
| Type de connecteur | FC/PC | SMA | |
| Diamètre de la fibre (µm) | φ200±5 | φ400±8 | |
| Diamètre de la gaine (µm) | φ225±5 | φ425±10 | |
| Diamètre du revêtement (µm) | φ500±30 | φ730±30 | |
| Décalage du cœur de la fibre Max. (µm) | 5 | 7 | |
| Rayon de courbure court/long (mm) | 21/42 | 43/86 | |
| Ouverture numérique NA | 0.39 | ||
| Couverture de la longueur d'onde (nm) | 400～2200 | ||
| Longueur de la fibre de queue | Chaque côté est de 1m | ||
| Taille de l'encapsulation (mm) | φ2 | ||
| Perte d'insertion de la tête rotative (dB) | 63%) | ||
| Variation de la perte d'insertion du processus rotationnel (dB) | ±0.4 (taux de transmission ±8%) | ||
| Couple de démarrage (N·m) | <0.01 (valeur typique<150µN·m) | ||
| RPM maximum par minute. | 10000 | ||
| Cycle de vie (milliards de tours) | 2～4 | ||
| Température de fonctionnement (℃) | <50 | ||
Applications :
Interconnexions de bâtiments (LAN de campus)
Extrémité du connecteur dans les boîtiers de distribution optique et les boîtiers de terminaison
Lignes principales directes vers le placard de télécommunications
Cross-connect dans le placard extérieur
Connexion de distribution dans le bureau central ODF / MDF
Panneaux de brassage à fibre optique dans les placards de communication
Liens entre les équipements électroniques Internet (module SFP, Switch, OLT, ONU, etc.), les équipements optiques de télévision par câble (émetteur, EDFA, nœud, etc.) et les panneaux de brassage à fibre optique
