Réflecteurs de fibre optique SM MM PM 450～2400m
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Longueur d'onde (nm) | 350 ~ 5000 nm | Type de connecteur | FC / APC FC / UPC |
|---|---|---|---|
| L'IL | <0> | Puissance optique maximale | 500mw |
| Type de fibre | Uni-mode, maintien de la polarisation, fibres cristallines photoniques, etc. | Puissance de lumière maximale (MW) | 300 |
| ouverture numérique na | 0.12 |
Description de produit
Collimateur/coupleur de face de fibre 350~5000nm
Les réflecteurs à réseau de Bragg sur fibre sont conçus pour réfléchir la lumière à travers la fibre lorsqu'elle entre via des connecteurs. Ces composants peuvent être utilisés pour créer des interféromètres à fibre ou construire des lasers à fibre de faible puissance. Ils sont particulièrement adaptés à la mesure précise des spécifications de réflexion arrière dans les émetteurs, les amplificateurs et autres dispositifs optiques.

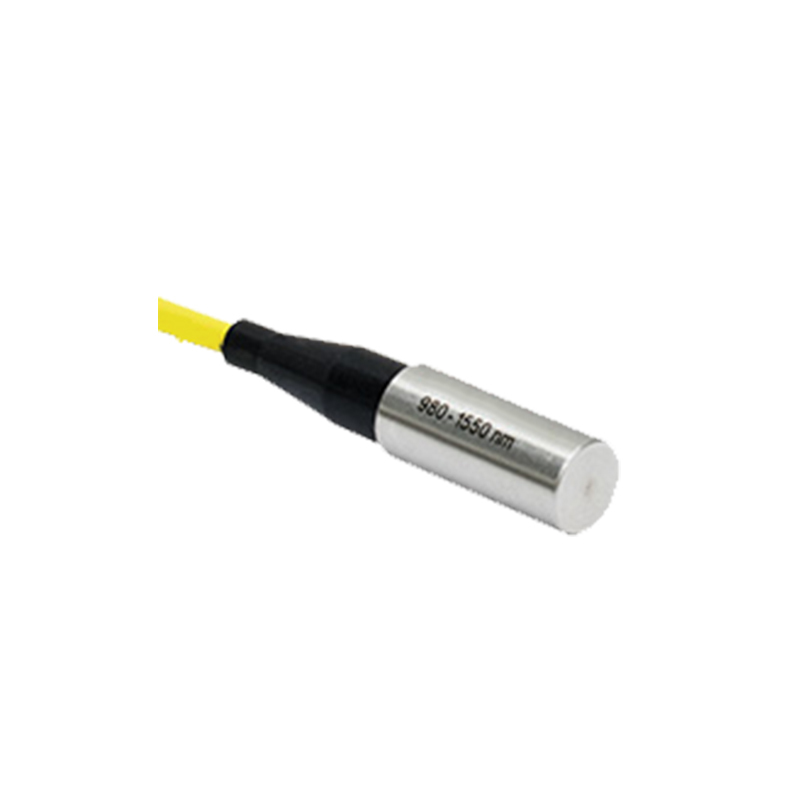

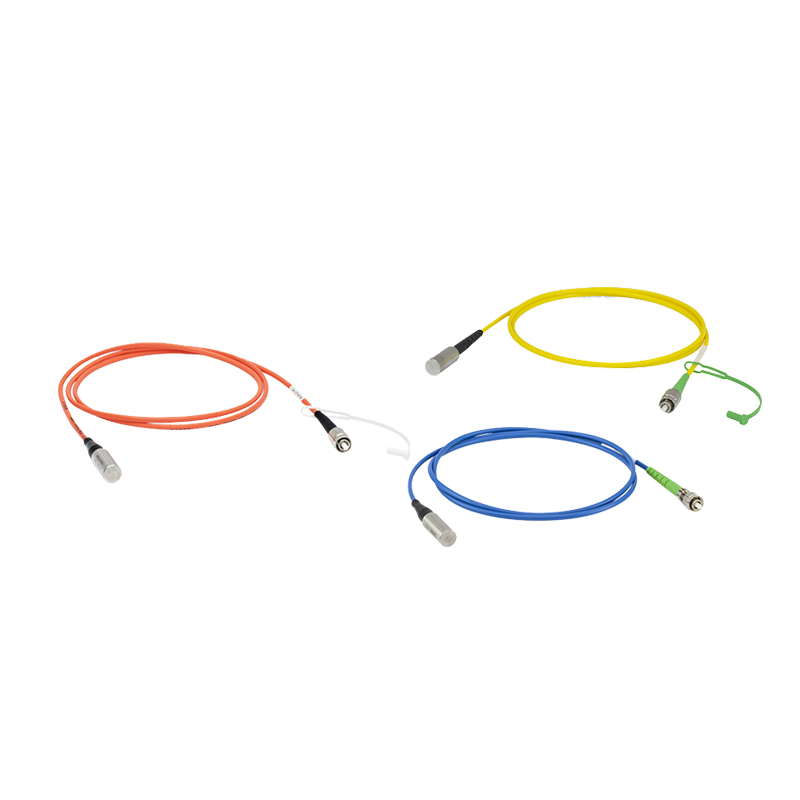

Nos renvoyeurs de fibre sont disponibles en versions fibre monomode (SM), à maintien de polarisation (PM) et multimode (MM). La ferrule de fibre est dotée d'une couche protectrice argentée qui offre une réflectivité moyenne de ≥97,5 % sur la plage de longueurs d'onde de 450 nm à la longueur d'onde maximale. Encastrée dans un boîtier en acier inoxydable de φ9,8 mm (0,39 pouce), l'extrémité de la ferrule se connecte soit à un connecteur à broche étroite de 2,0 mm (FC/PC, compatible avec les fibres SM/PM/MM), soit à un connecteur FC/APC (compatible avec les fibres SM/PM). Pour les fibres PM, la broche étroite est précisément alignée avec l'axe lent de la fibre. Chaque câble de raccordement comprend un capuchon de protection pour empêcher la poussière ou les contaminants d'adhérer à l'extrémité de la ferrule.
Caractéristique :
- Réflecteurs à fibre SM, PM ou MM
- Un film d'argent avec une couche protectrice à une extrémité
- De 450 nm à la limite supérieure de la longueur d'onde de la fibre, Ravg ≥ 97,5 %
- Disponible en versions avec FC/PC ou FC/APC à clé étroite de 2,0 mm
- Convient aux lasers d'une puissance maximale de 300 mW
- Un fil d'un mètre de long
Application :
- Interféromètres à fibre optique
- Amplificateur de fibre
- Réflecteur réglable
Spécification :
| projet | métrique | |||
| Type de fibre optique | SM600 | 780HP | SM980-5.8-125 | SMF-28 Ultra |
| couverture de longueur d'onde (nm) | 630～780 | 780～970 | 980～1550 | 1260～1625 |
| Diamètre du champ de modulation MFD (μm) | 3.6～5.3@633nm | 5.0±0.5@850nm | 5.3～6.4@980nm |
9.2±0.4@1310nm 10.4±0.5@1550nm |
| Perte d'insertion Type. (dB) | 4 | 3 | 2 | 0.6 |
| diamètre de la gaine (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±0.7 |
| Diamètre du revêtement (μm) | 245±15 | 245±15 | 245±15 | 242±5 |
| ouverture numérique NA | 0.10～0.14 | 0.13 | 0.13～0.15 | 0.14 |
| Type de connecteur | FC/PC ou FC/APC | |||
| Puissance lumineuse maximale (mW) | 300 | |||
| Longueur de la fibre de queue (m) | 1 | |||
fibre optique à maintien de polarisation
| projet | métrique | |||
| Type de fibre optique | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| couverture de longueur d'onde (nm) | 620～850 | 770～1100 | 970～1550 | 1440～1625 |
| Diamètre du champ de modulation MFD (μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| Perte d'insertion Max. (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Rapport d'extinction de la lumière minimum (dB) | 18 | 18 | 22 | 22 |
| diamètre de la gaine (μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| Diamètre du revêtement (μm) | 245±15 | |||
| ouverture numérique NA | 0.12 | |||
| Type de connecteur | FC/PC ou FC/APC | |||
| Puissance lumineuse maximale (mW) | 300 | |||
fibre multimode
| projet | métrique |
| Type de fibre optique | FG105LCA |
| couverture de longueur d'onde (nm) | 400～2400 |
| Diamètre de la fibre (μm) | 105+1/-3 |
| diamètre de la gaine (μm) | 125+1/-2 |
| Diamètre du revêtement (μm) | 250±10 |
| ouverture numérique NA | 0.22±0.02 |
| Type de connecteur | FC/PC |
| Puissance lumineuse maximale (mW) | 300 |
| Longueur de la fibre de queue (m) | 1 |
