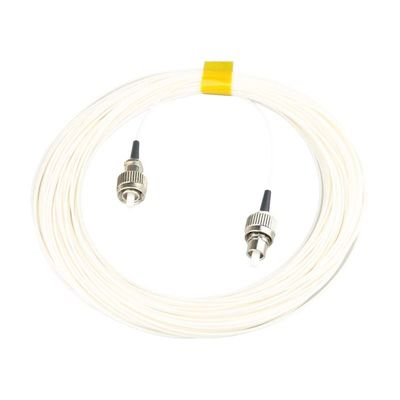

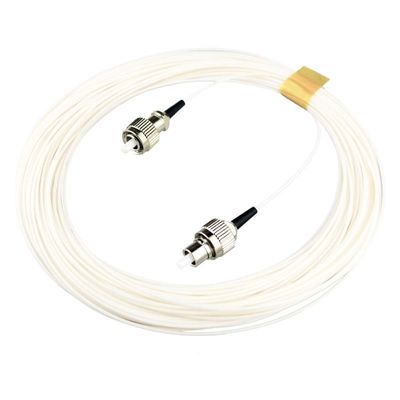

Cordon de raccordement à patch avec revêtement antireflet 405-532 nm Personnaliser n'importe quelle longueur d'onde
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Perte d'insertion | ≤0,3dB | Matériau de la veste en fibres | PVC / LSZH / OFNP |
|---|---|---|---|
| Longueur de câble | 1 mètre (facultatif) | Type de connecteur | FC / APC (Senko, SG Facultatif) |
| Diamètre des fibres | 9/125μm | Température de fonctionnement | -40 ℃ à + 85 ℃ |
| Garantie | 1 an | Touche étroite | 2,0 mm |
| Type de fibre | Monomode | Longueur d'onde | 405-532 nm Personnalisez n'importe quelle longueur d'onde |
| Nombre de fibres | Simplex / duplex | Diamètre de la veste en fibre | 2.0 / 3,0 mm |
Description de produit
Cordon de raccordement à revêtement antireflet 405-532 nm Personnalisez n'importe quelle longueur d'onde

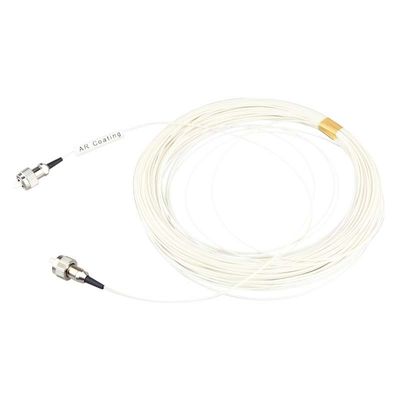

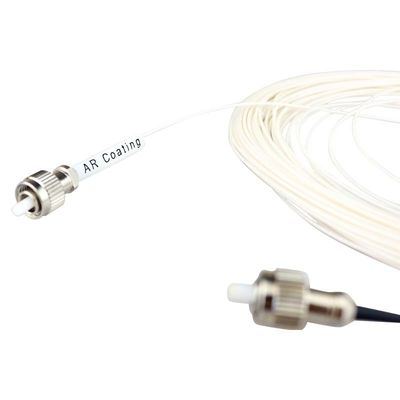

Nous proposons des cordons de raccordement à fibre optique avec un connecteur FC/PC ou FC/APC revêtu d'un film d'amélioration de la perméation à une extrémité et un connecteur FC/PC ou FC/APC non revêtu à l'autre extrémité.
Les revêtements d'amélioration de la transparence sont conçus pour réduire le rapport de réflexion
lors du lancement d'un faisceau d'une fibre dans l'espace libre ou du couplage d'un faisceau d'espace libre dans une fibre. Selon le cordon de raccordement, la réflectance moyenne du connecteur revêtu est inférieure à 1 %, inférieure à 0,75 %
ou inférieure à 0,5 % sur la plage de fréquences du film transmetteur (cliquez sur le graphique de réflectance du film transmetteur revêtu ci-dessous pour plus d'informations). Chaque câble de raccordement est fourni avec un tube fendu renforcé en Kevlar de Ø3 mm.
Les cordons de raccordement sont regroupés ci-dessous en fonction de la plage de performances optimale, la fibre nue chevauchant la plage de longueurs d'onde de fonctionnement spécifiée du film d'amélioration de la perméation.
Caractéristique :
- Faible perte d'insertion
- Répétabilité et stabilité élevées
- La polarité MPO/MTP peut être arbitrairement adaptée
- Conforme aux normes GR326 ou IEC61300-2
Application :
Couplage fibre-espace libre
Lorsque la lumière est incidente d'une fibre dans l'espace libre, comme lors de l'utilisation de nos collimateurs de fibres et de coupleurs/collimateurs FiberPort, la perte de retour
(perte de signal se réfléchissant vers la source lumineuse à l'interface verre-air à l'extrémité de la fibre) sera plus sévère que la méthode de couplage fibre à fibre équivalente.
La perte de retour sur les connecteurs FC/PC peut être réduite d'environ 8 à 10 dB en recouvrant les extrémités de la fibre d'un film d'amélioration de la perméation
et d'environ 2 à 5 dB sur les connecteurs FC/APC. Par exemple, lors des tests, une perte de retour typique pour un
cordon de raccordement avec un connecteur non revêtu était d'environ -15 dB (3,16 %), tandis que le même cordon de raccordement avec un connecteur à perméation améliorée avait une perte de retour d'environ -24 dB
(0,40 %). Les connecteurs d'amélioration de la transmission améliorent également la transmittance des faisceaux en espace libre lorsqu'ils sont couplés dans des fibres optiques. Pour plus de données de test,
consultez l'onglet Observations expérimentales.
Spécification :
| Article | Connecteur à revêtement AR | Connecteur sans revêtement | Revêtement AR |
| P1–305AR–2 | FC/PC | FC/PC (30126C3) | <0,5 % |
| pour 500 – 800 nm | |||
| P5–305AR–2 | FC/PC | FC/APC(30126 A3) | |
| P4–305AR–2 | FC/APC(30126 A3) | FC/PC (30126C3) | |
| P3–305AR–2 | FC/APC(30126 A3) | FC/APC(30126 A3) |
