Attenuateur à polarisation MEMS 1310/1550nm VOA avec connecteur FC
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Longueur d'onde (nm) | 310/1550m | Type de connecteur | FC / APC FC / UPC |
|---|---|---|---|
| L'IL | ≤0.7 | Puissance optique maximale | 500mw |
| Type de fibre | Fibre cristallin photonique à mode unique, à maintenance à la polarisation, etc. | Puissance de lumière maximale (MW) | 300 |
| ouverture numérique na | 0,12 | perte de retour （dB） | ≥45 |
Description de produit

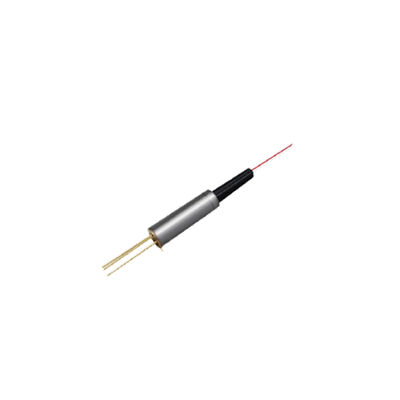

Atténuateur VOA réglable à maintien de polarisation MEMS 1310/1550nm avec connecteur FC
L'atténuateur réglable à maintien de polarisation MEMS est un atténuateur optique haute performance basé sur la technologie des systèmes micro-électromécaniques (MEMS), spécialement conçu pour les systèmes à fibres à maintien de polarisation. Ce produit contrôle avec précision l'atténuation des signaux optiques tout en préservant l'état de polarisation de la lumière d'entrée, ce qui le rend largement applicable dans les domaines de la communication par fibre optique, de la détection par fibre optique et de la mesure optique.
Caractéristique :
- Petit boîtier de type tube en acier
- Faible perte d'insertion, faible perte dépendante de la longueur d'onde/perte dépendante de la polarisation
- Temps de réponse rapide
Utilisation :
- Contrôle et égalisation de la puissance optique
- Système de multiplexage par répartition en longueur d'onde (WDM)
- CONTRÔLE DU GAIN DE L'AMPLIFICATEUR À FIBRE EPOLED
Spécification :
| projet | métrique |
| longueur d'onde laser (nm) | 1310/1550 |
| type d'atténuation | clair ou faible |
| plage d'atténuation (dB) | ≥30 |
| perte d'insertion (dB) | ≤0.7 |
| taux d'extinction (dB) | ≥20 |
| perte dépendante de la longueur d'onde (dB) | ≤0.25@0V |
| perte de retour (dB) | ≥45 |
| temps de réponse (ms) | ≤1 |
| température de fonctionnement (℃) | -20～+85 |
| température de stockage (℃) | -40～+85 |
| Puissance moyenne (mW) | ≤500 |
| dissipation de puissance (μW) | ≤10 |
| tension d'alimentation (V) | ≤6.5 DC |
| type de fibre optique | Fibre PM Panda |
| taille (mm) | φ5.5×L19 |
* Pour chaque connecteur supplémentaire, la perte d'insertion (IL) augmente de 0,3 dB, la perte de retour (RL) diminue de 5 dB et le taux d'extinction (ER) diminue de 2 dB. La clé du connecteur s'aligne sur l'axe lent.
fibre optique à maintien de polarisation
| projet | métrique | |||
| Type de fibre optique | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| couverture de longueur d'onde (nm) | 620～850 | 770～1100 | 970～1550 | 1440～1625 |
| Diamètre de champ de modulation MFD (μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| Perte d'insertion Max. (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Rapport d'extinction de lumière minimum (dB) | 18 | 18 | 22 | 22 |
| diamètre de la gaine (μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| Diamètre du revêtement (μm) | 245±15 | |||
| ouverture numérique NA | 0.12 | |||
| Type de connecteur | FC/PC ou FC/APC | |||
| Puissance lumineuse maximale (mW) | 300 | |||
fibre multimode
| projet | métrique |
| Type de fibre optique | FG105LCA |
| couverture de longueur d'onde (nm) | 400～2400 |
| Diamètre de la fibre (μm) | 105+1/-3 |
| diamètre de la gaine (μm) | 125+1/-2 |
| Diamètre du revêtement (μm) | 250±10 |
| ouverture numérique NA | 0.22±0.02 |
| Type de connecteur | FC/PC |
| Puissance lumineuse maximale (mW) | 300 |
| Longueur de la fibre de queue (m) | 1 |
